VMS-F影像测量仪

产品单页

■整机底座、立柱、XY测量平台均采用优质天然大理石制作，永不变形，精度高，稳定性强；
■全新流线型结构设计，外观整洁，直观，档次高；
■采用无牙螺杆摩擦传动技术，运行平稳，无噪音，速度快，定位精准不回弹；
■底光和表面光均采用可调式LED冷光源，具备电位器和软件程控两种方式，适用性强；
■采用定制款全屏呈像超高清彩色CCD，清晰度极高，帧率快，移动无拖影；
■采用6.5:1高清定格卡位连续变倍镜头，变换倍率无需校正，光学放大倍率0.7：4.5X，影像放大倍率30-296倍；
■Z轴采用平行导轨结构加配重设计，运行平稳，永不自动下坠影响对焦；
■全球独创的Z轴“零段差”专利技术（专利号：ZL 2017 1 0458146.4），保障了不同焦距的平面精度不受影响；
■测量软件：采用本公司研发的功能强大的3D测量软件，可全屏/半屏自由切换测量，具备XYZ座标自由导出报表功能；

规格光栅尺分辨率精度工作台承重工作电源其他

200/322/432/542/652可选 1um (3+L/200)um 15/30/40Kg 220V/50HZ 光学放大0.7-4.5X,影像放大30-296X

规格参数：

机台型号	VMS200F	VMS322F	VMS432F	VMS542F	VMS652F
(X/Y/Z）量测行程	200100150	300200200	400300200	500400200	600500200
全机尺寸 (mm)	12006001500	12006001500	12006001500	12007001650	12006001500
机台承重量	15kg	30kg	30kg	40kg	40kg
CCD	AI-M200W超高清全屏彩色USB3.0数字相机
镜头	6.5：1定格卡位连续变倍镜头(光学放大0.7-4.5X影像放大30-296X)
光学尺分辨率	0.001mm，可显示0.0001mm
X/Y量测精度	(3+L/200)um
重复性	2um
适合环境	温度20-25摄氏度，湿度50%-60%
电源供给	110V-220V+10% 50/60Hz
备注	可选配英国雷尼绍探测系统升级为VMT（探针3D系列），可选配Z轴马达升级为：VMD（Z轴自动升降系列），可选配激光升级为VML（激光3D系列）

典型应用：

机械加工行业

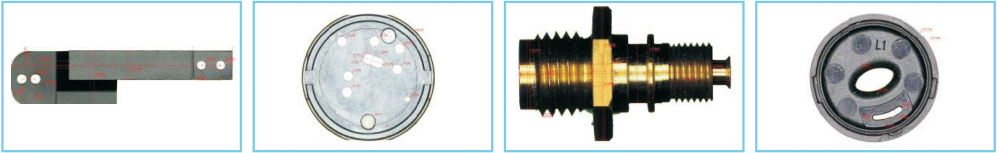

包含车、铣、磨、CNC加工等机械零配件、磨具砂轮等

规格参数：

机台型号	VMS200F	VMS322F	VMS432F	VMS542F	VMS652F
(X/Y/Z）量测行程	200100150	300200200	400300200	500400200	600500200
全机尺寸 (mm)	12006001500	12006001500	12006001500	12007001650	12006001500
机台承重量	15kg	30kg	30kg	40kg	40kg
CCD	AI-M200W超高清全屏彩色USB3.0数字相机
镜头	6.5：1定格卡位连续变倍镜头(光学放大0.7-4.5X影像放大30-296X)
光学尺分辨率	0.001mm，可显示0.0001mm
X/Y量测精度	(3+L/200)um
重复性	2um
适合环境	温度20-25摄氏度，湿度50%-60%
电源供给	110V-220V+10% 50/60Hz
备注	可选配英国雷尼绍探测系统升级为VMT（探针3D系列），可选配Z轴马达升级为：VMD（Z轴自动升降系列），可选配激光升级为VML（激光3D系列）

典型应用：

机械加工行业

包含车、铣、磨、CNC加工等机械零配件、磨具砂轮等
