TRIMOS二维测高仪V7

产品单页

■V7系列为车间高精度测高仪，经过近50年的研发与生产积累的丰富的现场测量应用经验，触摸大屏显示，布局设计直观合理，操作便利；二维测量提供图形化显示，极大提高测量效率，可有效替代三坐标部分测量功能。
■二维测高仪除用传统的拉表方式测量垂直度外，还可通过垂直度电子测头（选配）实现高精度垂直度测量，测量完成后将显示垂直度、直线度、角度、有效评估长度4个测量结果。
■测量夹持器最大长度可达400mm，可选测头品类齐全，通过不同测头及组合可实现不同测量任务；测量数据可通过有线或蓝牙无线传输到电脑，提高数字化及质量管理水平。
■可选型号：V7-400 /V7-700/V7-1100/V7-1800
■标准配置：标准配置：主机，充电器，设定规，Φ4mm红宝石球测头，防尘罩，出厂测试报告，英文操作手册

精度可选测量范围测头夹持器夹持器气浮功能驱动

【2.0+L(mm)/400】um 400/700/1100/1800mm 最大400mm（选配）上/下2个有手动/电动

【2.5+L(mm)/300】um

功能应用展示

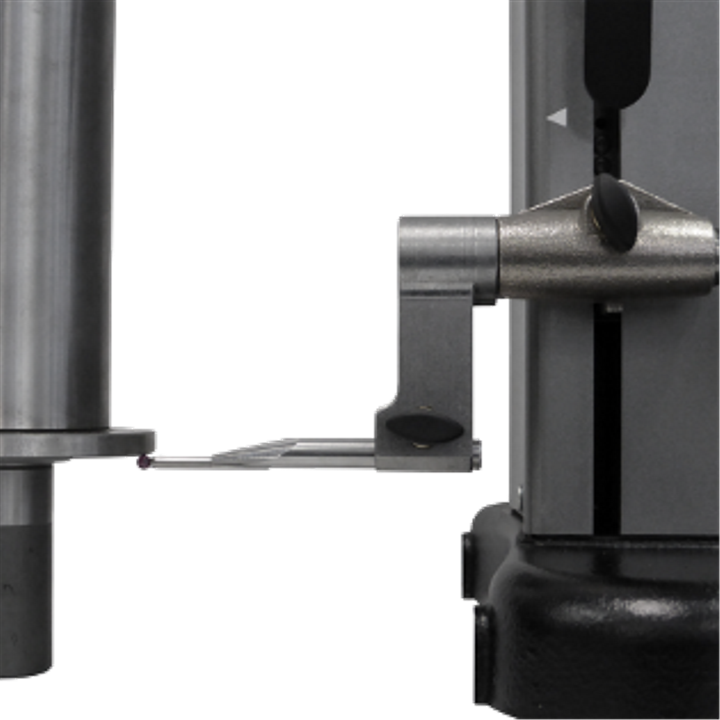

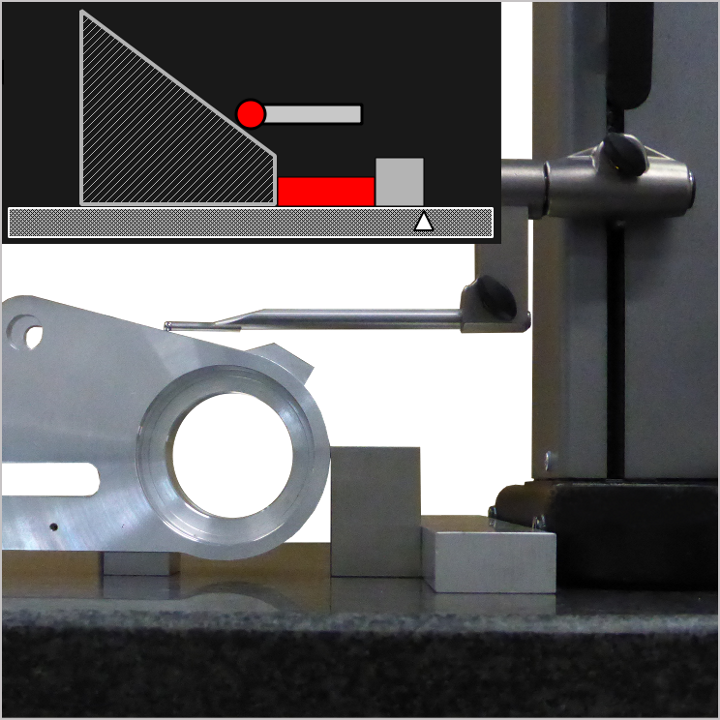

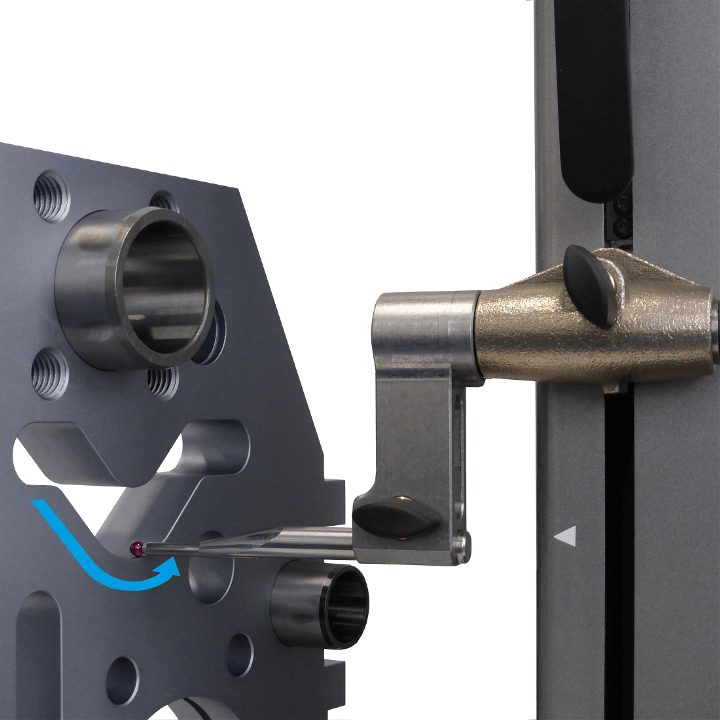

高度/厚度自动求差测量	最小值/最大值、差值测量	直径与中心高智能捕捉捌点	垂直度测量（V7和V9型号）

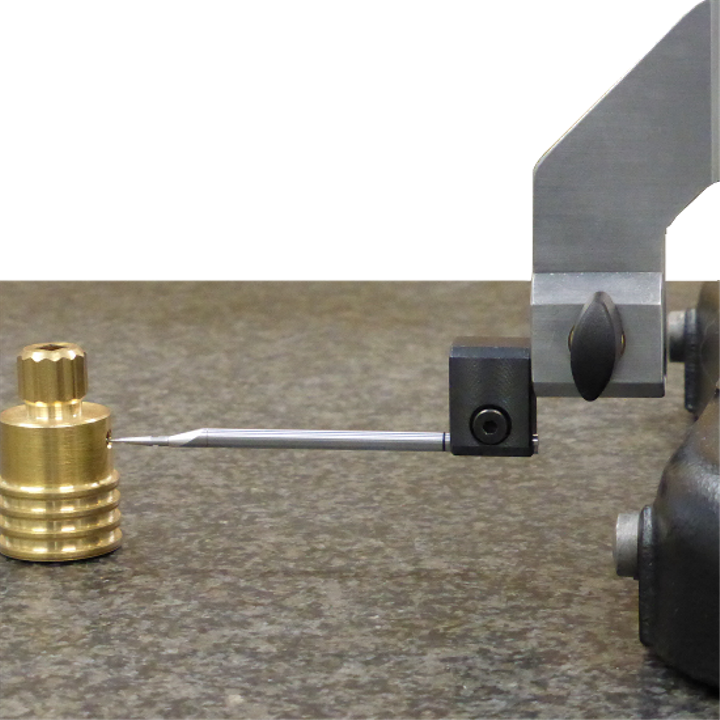

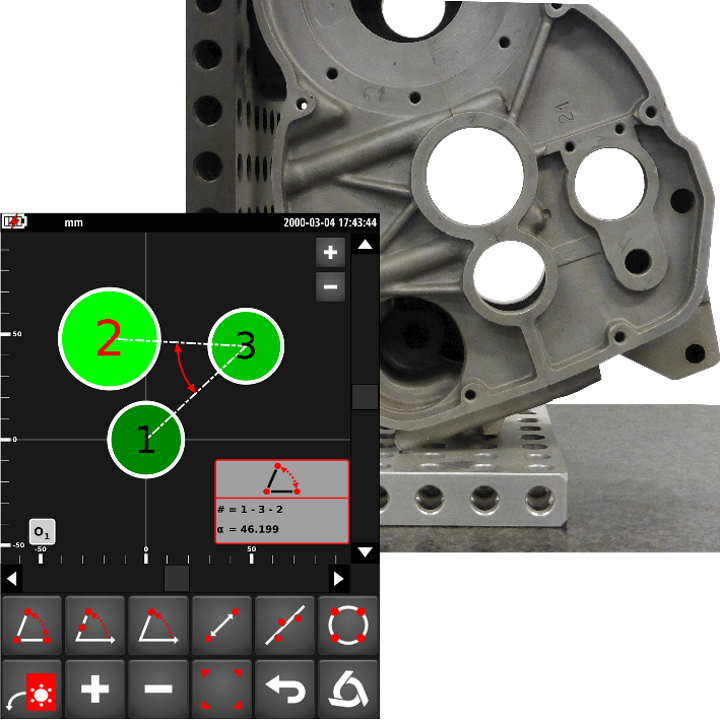

图形化显示测量（V7和V9型号）	小球测头测量小工件直径及孔边距	V7-1800最大量程1米8	角度或锥度测量（V7和V9型号）

主要技术参数

V7	400	700	1000	1800
测量范围mm (in)	406 (16)	710 (28)	1109 (43)	1810 (71)
应用范围mm (in)	724 (28)	1028 (40)	1427 (56)	2122 (83)
最大允许误差 BMPE µm	2.0 + L(mm)/400			2.5 + L(mm)/300
重复性 µm	1(Ø: 2)
垂直度误差 SMPE µm	5	8	11	25
最最大分辨率 mm (in)	0.0001 （0.00001)
测力 N	0.75 - 1.7
电池供电时间 h	12
数据输出	USB / RS232 / Bluetooth
气浮	Yes
重量 kg	21	24	34	41
测头&夹持器最大重量 g	400
最快移动速度 mm/s	1000
存储温度 °C	-10 - +40
相对湿度 HR	5 - 75 % (没有冷凝)
说明：上述数据依据国际标准组织 ISO13225 与标准测头 (TA-MI-101). 在温度 20±0.5℃，相对湿度50± 5％的环境下得出.RMPE 定义为两倍的标准偏差（2S)超过 20 次测量。
