指针式杠杆表

产品单页 返回列表
高质量/高精度型/高可靠性的比较测量工具
可简单、准确的对普通指针式指示表难以测量的狭窄位置和深层位置进行测量。

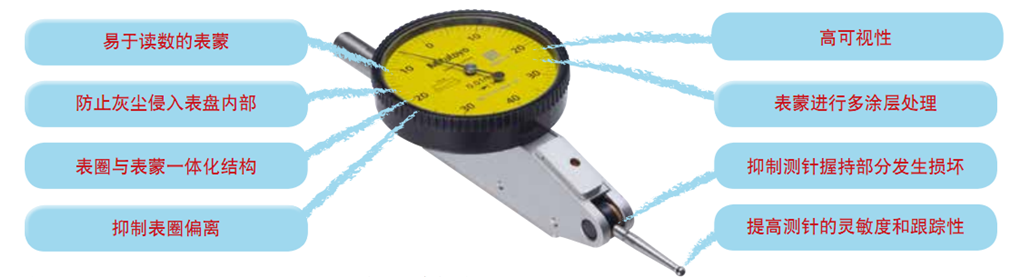

三丰公司开发的全新结构抑制测针握持部分发生损坏,防止测针的灵敏度和跟踪性 恶化。
指针和硬质合金测针具有弱磁性,在磁性环境中不易受到影响。而且,还提供带红 宝石测针的机型,红宝石测针的尖端为球型红宝石,比硬质合金测针具有更高的抗磨损性,采用绝缘材料可以放心的用于放 电加工设备。
刻度板使用世界通用字体,改善了刻度板颜色、指针和刻度线粗细,提高可视性, 易于读数。刻度板上带有显示测针长度的图标。
表蒙为不易反光的平面型,并进行了抑制划伤、污垢、反射的涂层处理。
表圈与表蒙一体化结构,防止切削液和油脂从刻度板前面和缝隙间渗入(非防水规格)

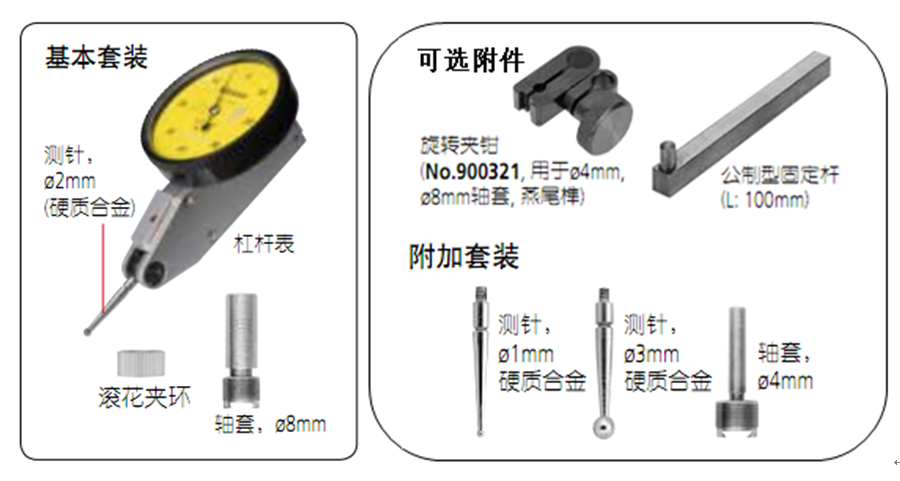

主体上的3个燕尾棒上可以安装带有燕尾桦的Φ6轴套(标配)。可以根据不同情况调整安装位置,便于使用。

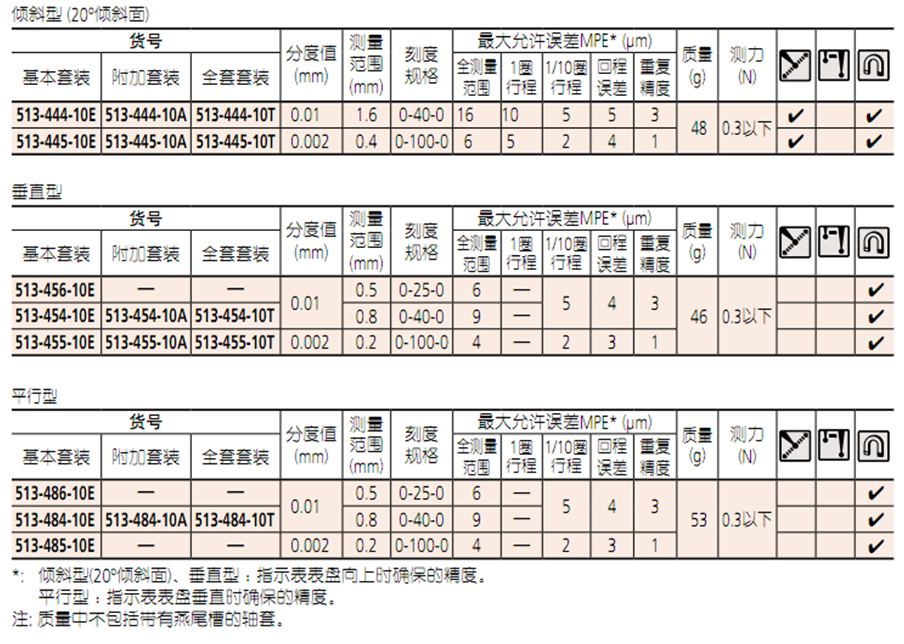

根据使用用途有水平型、垂直型、倾斜型平行型、通用型5种型号可选。
符合JIS B7533:2015规格标准。为了确保精度,水平型、倾斜型、垂直型按照指针面向上的位置,平行型按照指针面垂直位置进行检验。
部分内部零部件使用了磁性材料。

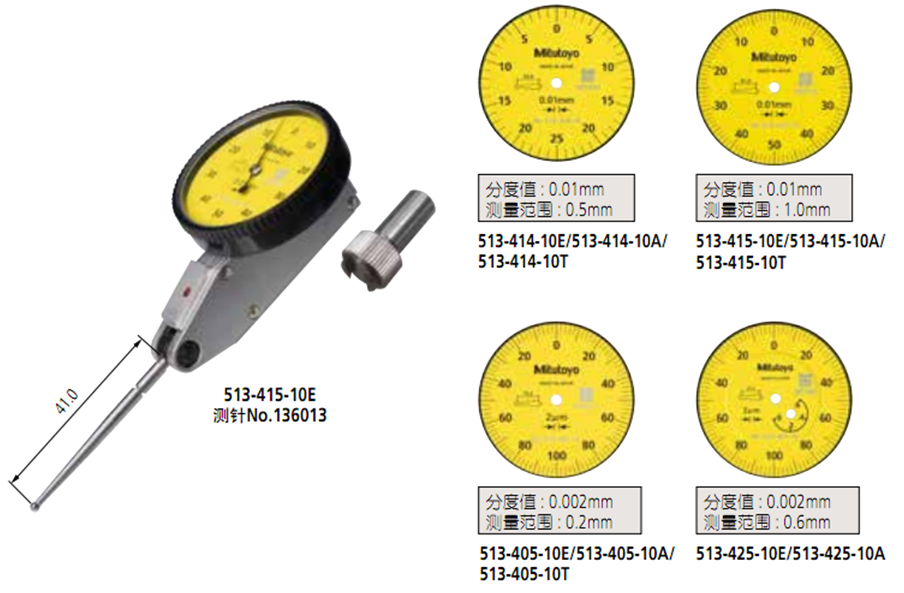

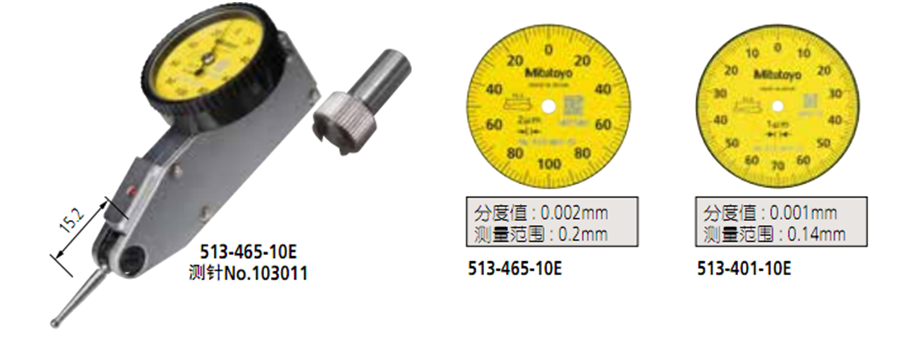

  • 测量范围 分辨率 测针长度 表盘直径 测球直径
  • 0.14-1mm 0.01mm/0.002mm/0.001mm 11.2mm/15.2mm/17.4mm 18.7mm/33.9mm/41.0mm Ø29.2mm/ Ø40mm 1mm/2mm/3mm

三丰513系列----杠杆表(杠杆型)


各型号应用说明

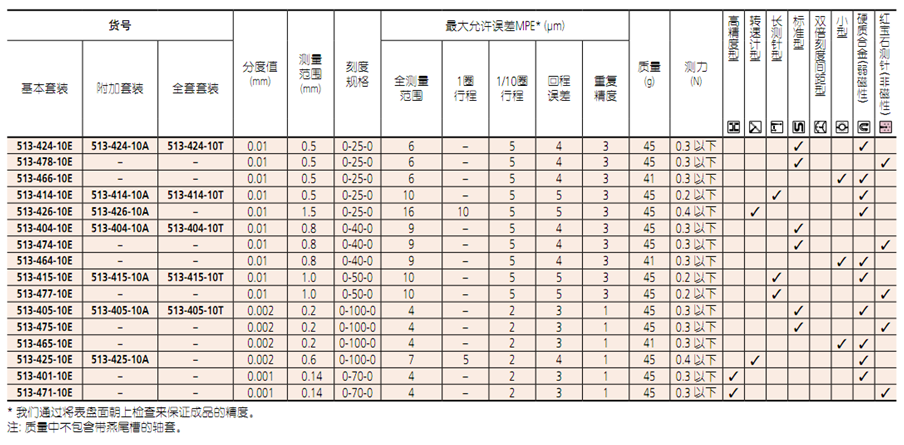

规格参数
