AIM-Q系列全景高速智能影像仪

产品单页

■整机底座、立柱、X/Y平台均采用天然大理石, 保证仪器精度高,稳定性好，运行噪音低。
■全新流线型一体式结构设计，外观整洁、直观、大方，节省空间
■采用台湾上银直线导轨，导轨滑块跨距大（200mm），运行平稳，精度更稳定
■采用TBI研磨级丝杆，噪音低，运行速度快(300 mm /s)，噪音低
■采用400W高惯量伺服马达，全闭环伺服控制技术，扭距大，加速度快，运行平稳，采用高精度封闭式玻璃光栅尺，防尘、防潮、防油，耐腐蚀
■底光采用可调式平行透镜LED冷光源，产品轮廓边缘呈像更清晰
■上光源采用大角度环形光源及同轴上光源，避免热光源带来的热胀冷缩的弊病，同时可实现各种表面的精确成像
■采用2000W超高清黑白数字CCD成像效果好，帧率快无拖影
■采用双侧远心镜头，视野大，畸变小

规格光栅尺分辨率精度工作台承重工作电源其他

322/432/542/652可选 1um (3+L/100)um 30/40Kg 220V/50HZ 双远心镜头，单视野82x50mm,广视野400x300mm

主要特点:

大视野，仍高清：AIM-Q系列影像仪单视野82*50mm、广视野400*300mm,精度可达3um
大口径高景深，保证图像无畸变，实现全视野范围清晰成像
工件可任意摆放，通过图像智能匹配功能，自动识别零件程序，从而实现一键测量
无需定位夹具、焦点调节、载物台调整，从而极大提高测量效率
多工件智能识别技术，保证一次能实现多工件的准确测量
自动聚集与边界识别能更好的保证测量结果的一致性，减少人为操作误差
测量结果一键导出，可根据需要选配质量管理分析系统
测量过程无需平台运动，有效防止产品位移造成的测量误差
采用行业一流硬件及防震台一体式结构设计，保证仪器更好的稳定性与耐用性
人体工程学设计，让测量员有舒适的测量空间
通过各种技术的整合，让测量变得极其简单，可实现快速上岗，无需担心人员变动而
影响质量的管控

技术参数:

型号	AIM-322Q	AIM-432Q	AIM-542Q	AIM-652Q
X/Y/Z 有效行程 mm	300200200	400300200	500400200	600500200
外型尺寸(mm)	700X1130X1662	700X1130X1662	860X1222X1680	1026X1543X1680
工件台承重量	30Kg	30Kg	30Kg	40Kg
CCD 分辨率	2000W
镜头	双远心大视野光学镜头
测量范围	单视野：8250，广视野：400300
最小显示单位（mm）	测量系统 IVT-VISION
光栅尺分辨率	0.001mm
X/Y 单轴精度	(3+L/100)um
重复性精度	3um
电源	220V+10% 50/60Hz
工件环境	温度 20-25 摄氏度，湿度 50%-60%

典型应用：

3C行业

包含手机、IPAD等电子产品的玻璃盖板、零配件、芯片、电路板、触慎屏等

模切行业

包含手机辅料、保护膜、气车LQG、塑胶镜片、电子铭板等

塑胶橡胶行业

包含注塑产品、端子、手表机芯、吹塑、医疗产品、日用化工、橡胶等

电子行业

包含连接器、端子、芯片、开关、线路硬板软板、ITO线路、电线电缆、电子零配件等

冲压行业

包含弹片、弹簧、手机零件、汽车配件等

可选配件及服务:

日本KEYENCE激光系统和光谱测量系统，结合软件可进行大量程、高精度3D测量
IO输入与输出控制卡，外触发测量并OK NG报警信号输出
客制化输出报表
图像扫码功能
SPC数据分析功能
立柱可根据需要加高

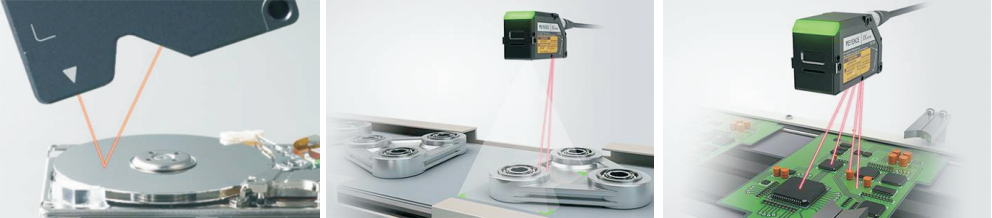

日本KEYENCE激光测头

激光属于非接触式测量，主要应用于高度、平面度的快速测量，其主要特点是精度高、测量速度快；比较软材质的产品也可以测量；

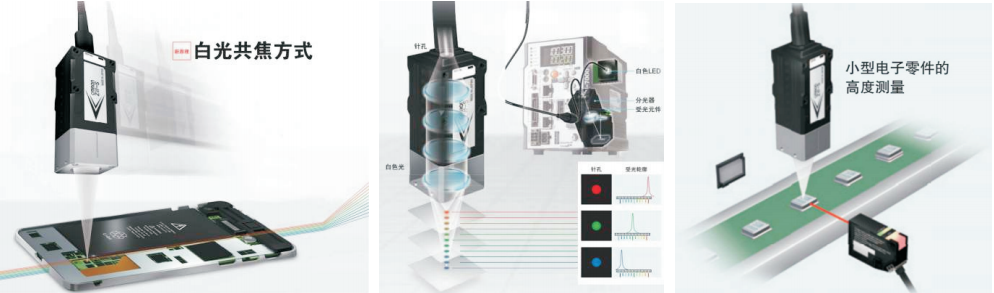

日本OMRON同轴白光共焦

光谱共焦白光光谱是通过白光干涉原理，通过投影光源垂直照射，从而快速地进行产品尺寸的高度、长、宽测量，其特点为速度快、测量面积广，适合3D产品尺寸全检

主要特点:

大视野，仍高清：AIM-Q系列影像仪单视野82*50mm、广视野400*300mm,精度可达3um
大口径高景深，保证图像无畸变，实现全视野范围清晰成像
工件可任意摆放，通过图像智能匹配功能，自动识别零件程序，从而实现一键测量
无需定位夹具、焦点调节、载物台调整，从而极大提高测量效率
多工件智能识别技术，保证一次能实现多工件的准确测量
自动聚集与边界识别能更好的保证测量结果的一致性，减少人为操作误差
测量结果一键导出，可根据需要选配质量管理分析系统
测量过程无需平台运动，有效防止产品位移造成的测量误差
采用行业一流硬件及防震台一体式结构设计，保证仪器更好的稳定性与耐用性
人体工程学设计，让测量员有舒适的测量空间
通过各种技术的整合，让测量变得极其简单，可实现快速上岗，无需担心人员变动而
影响质量的管控

技术参数:

型号	AIM-322Q	AIM-432Q	AIM-542Q	AIM-652Q
X/Y/Z 有效行程 mm	300200200	400300200	500400200	600500200
外型尺寸(mm)	700X1130X1662	700X1130X1662	860X1222X1680	1026X1543X1680
工件台承重量	30Kg	30Kg	30Kg	40Kg
CCD 分辨率	2000W
镜头	双远心大视野光学镜头
测量范围	单视野：8250，广视野：400300
最小显示单位（mm）	测量系统 IVT-VISION
光栅尺分辨率	0.001mm
X/Y 单轴精度	(3+L/100)um
重复性精度	3um
电源	220V+10% 50/60Hz
工件环境	温度 20-25 摄氏度，湿度 50%-60%
